В Японии состоялась первая битва боевых роботов (5 гифок)
В Японии прошла битва огромных боевых роботов, которую ждали два года. Американская компания MegaBots сразилась с японской компанией Suidobashi Heavy Industry и победа досталась американцам. Компания из США вывела на бой нового робота Eagle Prime (высота 4,9 метра и вес 12 тонн) и более старую версию Iron Glory (высота 4,5 метра и вес 6 тонн), японцы противопоставили им модифицированного робота Kuratas (высота 4 метра и вес 6,5 тонн).
Сперва роботы должны были обменяться выстрелами из пушек с краской, но Kuratas на полном ходу опрокинул соперника.
Второй раунд был «рукопашным». Операторы роботов использовали дымовые шашки, дроны, пушки и даже расставленные на арене автомобили и металлические конструкции.
Попытки использовать необычное оружие не увенчались успехом: дрон не повлиял на битву, а пулемёт японцев не причинил Eagle Prime никакого вреда. Робот из США угрожающе вырвал и покрутил в руке металлическую конструкцию, но потом просто её выронил, так и не использовав.
Затем американцы сменили своему роботу руку на бензопилу, которой тот пытался отпилить пулемёт Kuratas. Во время битвы соперники чуть не опрокинули конструкцию на комментаторов.
Два рукопашных раунда заканчивались одинаково — после дальних атак роботы переходили на ближний бой, сцеплялись друг с другом и застревали, пытаясь нанести хоть какой-то урон. Динамика боя падала, раунд останавливали, хотя в правилах говорилось, что битва идёт до «падения или отключения» человекоподобного робота.
Сам бой был записан в сентябре, по словам организаторов, провести подобное событие в прямом эфире пока невозможно, так как между раундами необходим длительный ремонт.
Коментарии (9)
Всем привет! Сегодня у меня для вас новый боевой бот =) На этот раз в весовой категории Жук — до 1,5 килограмм. Ссылка на страницу проекта — тык.
Сейчас самым известным является шоу Battlebots, которое проводится в штатах каждый год, начиная с 2015-го. В России так же иногда устраивают битвы роботов, хотя размах, конечно, поменьше. Но дело в том, что в рамках этих турниров сражаются именно тяжеловесы – самые тяжёлые боевые боты весом за сотню килограмм. Бои тяжеловесов, конечно, самые зрелищные, но ещё и самые дорогие. Однако существует множество других весовых категорий.
Ранее я уже написал несколько статей о таких ботах:
Боевые роботы. Типы и весовые категории
Как создать Боевого робота. Краткое руководство
Боевые роботы. Опыт участия зарубежных коллег в соревнованиях
Боевые боты в весовой категории «Муравей». Материалы и комплектующие
К примеру в Штатах 11 основных весовых категорий:
Fairyweight (Фея) – 0.15 кг. (0,33 lb)
Antweight (Муравей) — 0.45 кг. (1 lb)
Beetleweight (Жук) – 1.4 кг. (3 lb)
Mantisweight (Богомол) – 2.7 кг. (6 lb)
Hobbyweight (Хобби) – 5.4 кг. (12 lb)
Dogeweight (ПёсСобака) – 6.8 кг. (15 lb)
Featherweight (ПероПушинка) – 14 кг. (30 lb)
Lightweight (Лёгкий) – 27 кг. (60 lb)
Middleweight (Средний) – 54 кг. (120 lb)
Heavyweight (Тяжёлый) – 100 кг. (220 lb)
Alt Heavyweight Class (Альтернативный тяжёлый) – 110 кг. (250 lb)
В Англии — шесть:
Antweight (Муравей) — 0.15 кг.
Beetleweight (Жук) – 1.5 кг.
Featherweight (ПероПушинка) – 13.6 кг.
Lightweight (Лёгкий) – 30 кг.
Middleweight (Средний) – 55 кг.
Heavyweight (Тяжёлый) – 110 кг.
Ранее я уже собрал трёх ботов в категории Муравей (150 грамм), прочесть о них и посмотреть видео можно здесь:
Настольные боевые роботы — Флиппер
Настольные боевые роботы — Спиннер
Настольные боевые роботы — Горизонтальный спиннер
Я решил пойти по Английской классификации, т.к. у них представлены все основные категории, без промежуточных. Потому сегодня я расскажу немного о сборке своего первого бота в категории Жук (1,5 кг.), тип — вертикальный спиннер.
Видео по сборке со множеством подробностей, и с небольшим тестом в конце :
Набор необходимых комплектующих небольшой, всё обойдётся примерно в 6-8 тысяч рублей.
Пластиковые детали напечатаны на 3D принтере красным ПЛА. Сопло 0,5, 2 периметра, заполнение каркаса и стоек 100%, уголки крепления защиты — 75%, колёса — 50%.
Броня изготовлена из 2 мм. листов Д16Т — это один из самых твёрдых и прочных сплавов алюминия. Все металлические детали вырезаны на дешёвом самодельном ЧПУ фрезе, который собран по очень популярному проекту MPCNC Primo. Видео о нём так же есть на канале.
В целом получился неплохо бот, особенно как для первой сборки, да и для первой работы с фрезером и металлом. Чуть позже я соберу ещё одного, в этой же весовой категории. Второй бот будет несколько отличаться по электронике, а так же будет другого типа. И вот там уже можно будет устроить настоящие бои ботов где-нибудь в гараже=)
Если смотреть ещё дальше, то было бы здорово собрать ещё бота в категории Featherweight (13,6 кг.), и конечно же тяжеловеса (110 кг.). Думаю, что это будет интересно =)
Ещё несколько фото напоследок:
*В роли боксёрской груши выступил шагоход, которого я собрал пару лет назад. Видео о нём так же есть на канале

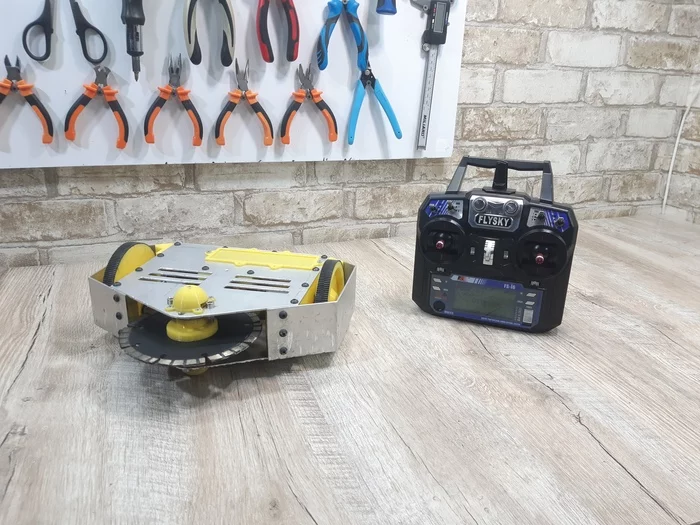

Всем привет! Сегодня у меня для вас второй боевой бот в весовой категории Жук (до 1,5 кг.). Ссылка на страницу проекта — тык.
Эта весовая категория является одной из самых популярных, потому что эти боты небольшие и сравнительно недорогие (примерно от 6000 р.). Но при этом они уже способны нести металлическую броню и довольно серьёзное оружие. Это будет моя вторая учебно-тренировочная модель, на примере которой я продемонстрирую ещё ряд распространённых решений.
Предыдущий боевой бот в этой весовой категории — тык.
Боты в категории Муравей (до 150 грамм):
Мои статьи по теме:
Видео по сборке, в конце которого можно посмотреть битву ботов в гараже =D

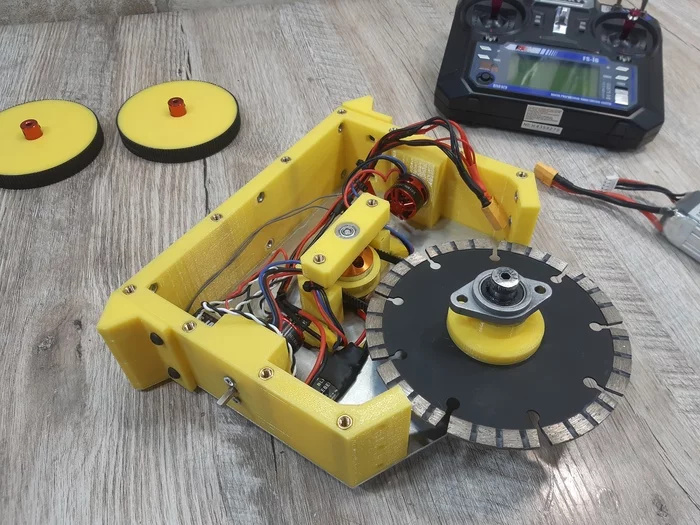

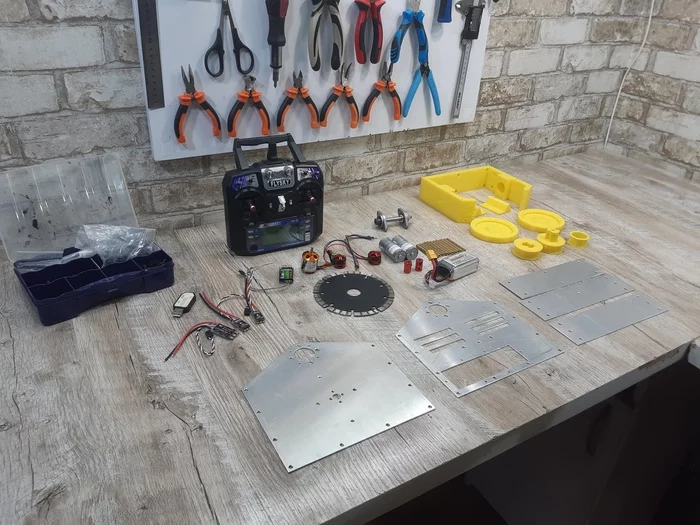

Комплектующие похожи на те, что я использовал для сборки первого бота.

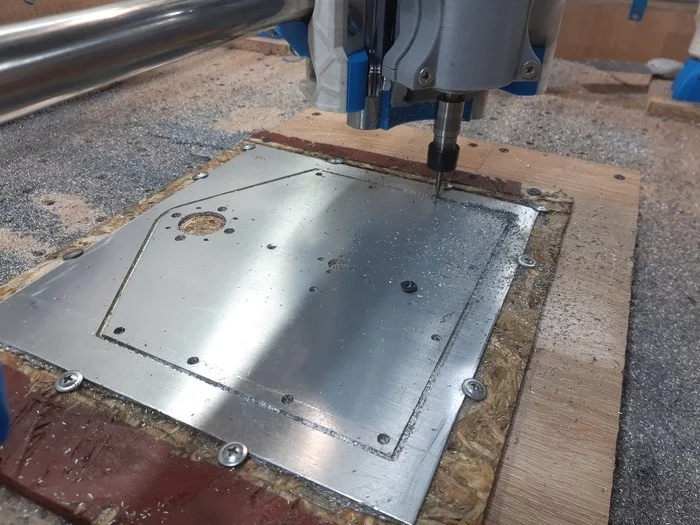

Броня изготовлена из сплава алюминия Д16Т, все её части вырезаны на самодельном ЧПУ фрезере, о котором на канале так же есть несколько видео.

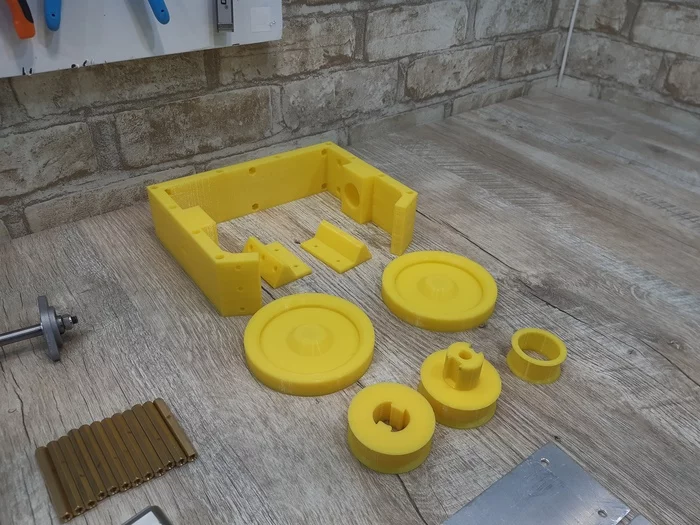

Пластиковые детали напечатаны ПЛА пластиком. Заполнение корпуса всего 30%, потому что внутри будет рама, образованная верхней и нижней алюминиевыми крышками, которые соединены латунными стойками.
Мотор-редукторы были модифицированы — вместо коллекторных движков я установил бесколлекторные размера 1806. Это является распространённым решением, но там есть свои нюансы. Результат можно увидеть в видео выше.

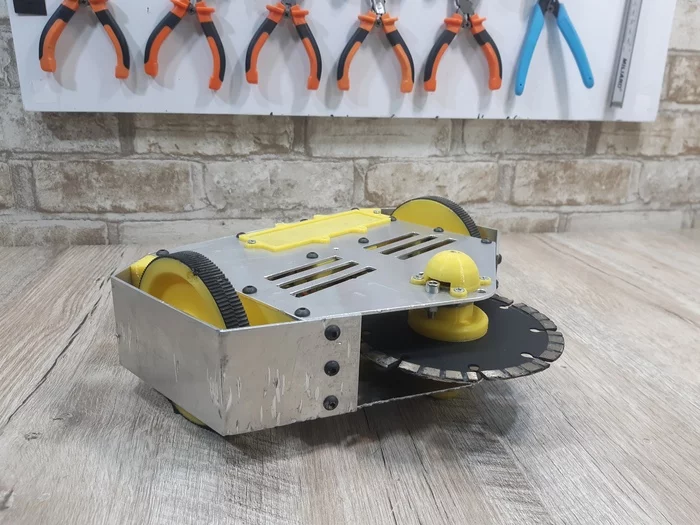

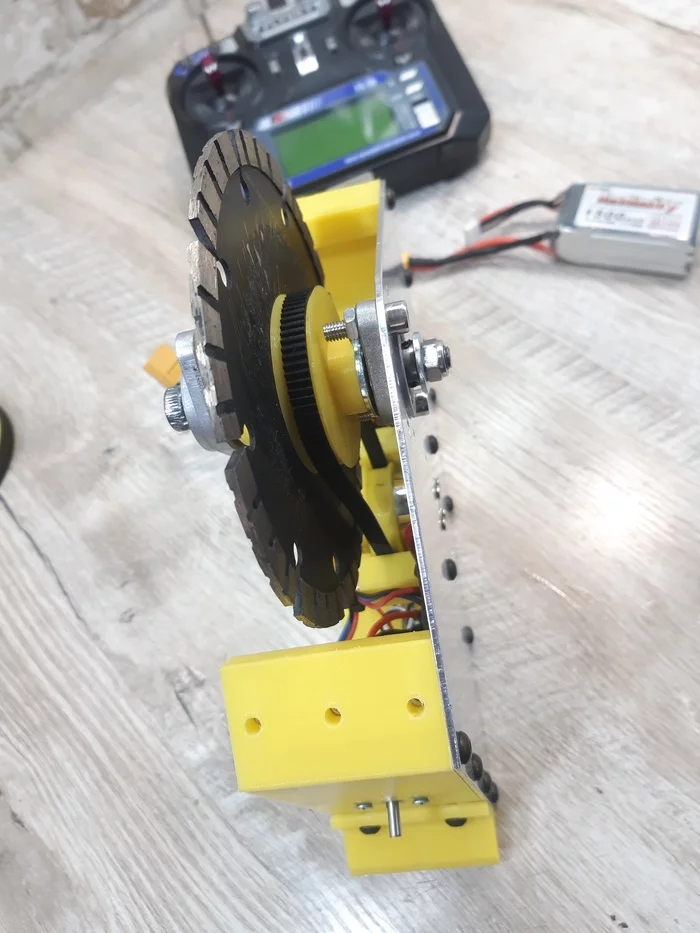

В качестве оружия я использовал диск для «болгарки» по бетону. Не самое лучшее решение, зато очень простое и дешёвое. Обычно такое оружие изготавливается на заказ из износостойких сталей типа AR500, если это лезвие, или из прочного алюминия, если это барабан. Так же его можно купить в интернет-магазинах, которые продают стандартные комплектующие для таких ботов.
Бот весит несколько больше, чем максимальные 1,5 кг., но т.к. это тренировочная модель, это не так важно. Благодаря большому внутреннему объёму, можно использовать любые более менее подходящие комплектующие (моторы, регуляторы и аккумуляторы).
Теперь у меня есть опыт в создании таких штук, и позже я обязательно соберу ещё одного, но уже не учебного, а полноценного, для участия в турнире. Если в следующем году в России будут проводится «Битвы роботов», где обычно сражаются тяжеловесы, то возможно удастся провести и турнир таких «Жуков» в его рамках. Это было очень здорово, ведь в СНГ проводятся только бои тяжёлых ботов. Думаю, что мы просто начали не с той стороны. Такие небольшие боты гораздо дешевле, их проще спроектировать и собрать. Для них так же не нужна большая и дорогая арена, как для тяжеловесов. Выходит, что организовать турнир с такими ботами гораздо проще, и в нём сможет принять участие гораздо больше людей. И именно на таких мероприятиях люди могут знакомиться и организовываться в команды, которые позже будут создавать действительно крутых тяжеловесов.
Спасибо, что дочитали до конца =)
Ещё несколько фото на последок:
